組成：電路結構
VT 電流放大元件
UCC 直流電源。與 RB、RC 配合，保證管子的發射極正偏、集電極反偏；為輸出信號提供能量。
RB 基極偏置電阻。與 UCC 配合，為晶體管提供合適的基極電流。
RC 集電極負載電阻。將晶體管的電流放大作用轉化為電壓放大。
C1.C2 耦合電容。“隔直通交”。
發射極是輸入、輸出回路的公共端。

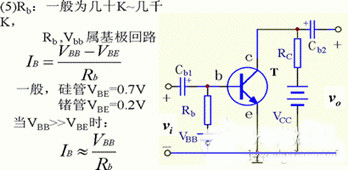

2. 電路組成：（1）三極管T;
（2）VCC：為JC提供反偏電壓，一般幾~ 幾十伏;
（3）RC：將IC的變化轉換為Vo的變化，一般幾K~幾十K。 VCE=VCC-ICRC RC ，VCC 同屬集電極回路。
（4）VBB：為發射結提供正偏。
（6）Cb1，Cb2：耦合電容或隔直電容，其作用是通交流隔直流。
（7）Vi：輸入信號
（8）Vo：輸出信號
（9）公共地或共同端，電路中每一點的電位實際上都是該點與公
共端之間的電位差。圖中各電壓的極性是參考極性，電流的
參考方向如圖所示。
共射放大電路的組成
1、放大的概念
在電子電路中，放大的對象是變化量，常用的測試信號是正弦波。放大的本質是在輸入信號的作用下，通過有源元件（晶體管或場效應管）對直流電源的能量進行控制和轉換，使負載從電源中獲得的輸出信號能量，比信號源向放大電路提供的能量大得多，因此放大的特征是功率放大。放大的前提是不失真，換言之，如果電路輸出波形產生失真便談不上放大。
2、放大電路的組成原則
①放大電路的核心元件是有源元件，即晶體管或場效應管；②正確的直流電源電壓數值、極性與其它電路參數應保證晶體管工作在放大區、場效應管工作在恒流區，即建立起合適的靜態工作點，保證電路不失真；③輸入信號應能夠有效地作用于有源元件的輸入回路，即晶體管的b-e回路，場效應管的g-s回路；輸出信號能夠作用于負載之上。
3、放大電路的主要性能指標
放大倍數A、輸入電阻Ri、輸出電阻Ro、最大不失輸出電壓Uom、下限、上限截止頻率fL和fH、通頻帶fW、最大輸出功率Pom、效率η。
放大電路的框圖
