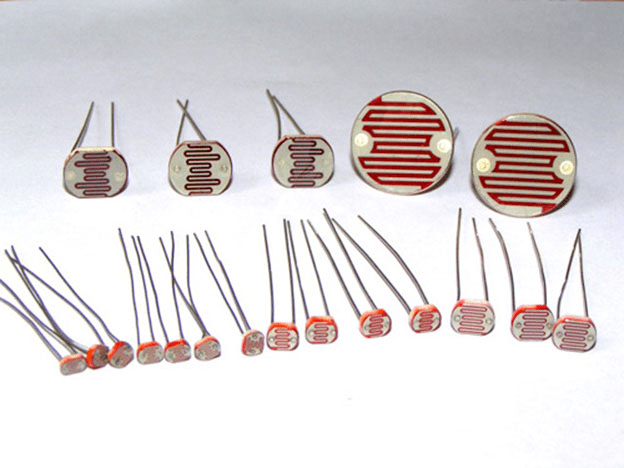

光線檢測器可以簡單由LDR與方波生成器連接而成。而本項目中，我們的方波生成器將以555定時器來實現非穩態多諧振蕩器。該電路的主要基于LDR的工作原理，在深入了解LDR電路之前，我們需要知道LDR的基礎。以下圖片是幾種不同的LDR。

什么是LDR？

LDR由半導體材料制成，并激活了它們的光敏特性。組成材料有很多種，但最為流行的就是硫化鎘（CdS）。這些LDR或者說是光敏電阻的工作原理基于“光電導性”。該特性就是當LDR的表面有光線時，其電導率就會增加，換句話說LDR的阻值就會減小。而這一電阻減小的特性基于其表面的半導體材料。

以下即光線檢測電路，555定時器被配置為自由運行狀態（非穩態），這樣當光線強度低于某個特定值時會生成方波。

所需元器件

+5 ~ +10V電源

555定時器

100kΩ電阻

22kΩ電阻

10kΩ電阻

1MΩ的滑動變阻器（電位計）

104（100nF）電容

2N3906三極管

LDR

揚聲器（25Ω，0.5W）

電路圖

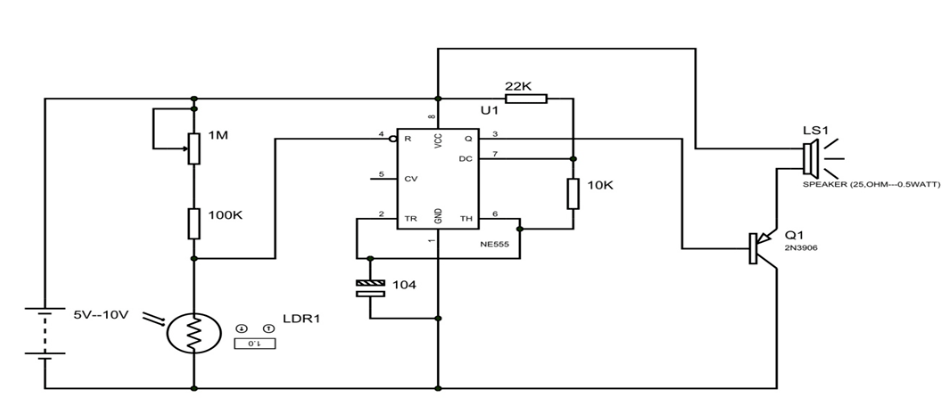

上圖及光線檢測報警器的電路圖。稍微觀察一下我們可以看出該電路與非穩態多諧振蕩器類似，這是因?yàn)樵撾娐分桓膭?dòng)了一處。那就是RESET引腳（引腳4）。在普通的非穩態振蕩器中，該引腳與+5V相連，但考慮到我們要在光線缺失的情況下生成方波脈沖，我們不會將其直接與+5V相連。其RESET引腳上的電阻網絡提供了一個虛擬地，所以可以不斷重置IC，方波輸出也會在有光線的情況下停止。

這里的三極管則用來驅動揚聲器，因?yàn)橹苯佑?55定時器來驅動并不是一個好主意。此處的揚聲器也可以換成LED，從而創造一個根據光線產生反應的輸出。這樣哪怕陷入黑暗后，我們也有一個備用光。

這里的三極管并非需要強制使用PNP，可以替換為NPN，但引腳連接需要做出相應的調整。

工作原理

在進一步解釋前，電路首先要處于開啟狀態，且在有光條件下蜂鳴器不會響。該狀態可以調整1MΩ的滑動變阻器來實現。然后我們來看電路中的分壓網絡，一端為1MΩ和100kΩ的電阻，一端為LDR，RESET引腳連接到兩者之間。我們可以調整滑動變阻器讓其有足夠的阻值，并在分壓網絡的上端造成全部電平的壓降（+5V）。這就讓分壓器的中點成了虛擬地（RESET引腳）。考慮到555定時器的RESET引腳為低電平觸發，所以定時器會持續處于重置模式，也就不會產生方波。從這我們可以得出，當有光線的情況下，555定時器為重置狀態且沒有輸出。

當LDR陷入黑暗后，LDR的阻值會急劇增加，于是會改變分壓網絡的比例。出現這種情況后，分壓網絡節點的電位會從0V升到2V（左右）。這段電平改變會使555定時器脫離重置模式。一旦脫離重置模式后，定時器就會開始生成方波。

方波導入PNP三極管后驅動揚聲器，并生成報警信號。

常見錯誤

調整滑動變阻器后揚聲器還在響

原因和解決辦法：

1.LDR可能阻值過大，使得RESET引腳上仍有不小電位。改成將100kΩ的電阻與1MΩ的滑動變阻器串聯。

2.查看RESET引腳（引腳4）是不是不小心與+5V的電源線相連了。

哪怕在黑暗情況下也揚聲器也沒有響聲

原因和解決辦法：

LDR可能并沒有產生在RESET引腳上產生足夠電位。將一個滑動變阻器與LDR相連，并調整滑動變阻器到出現響聲為止。

三極管發熱

解決辦法：在三極管的基極放一個100Ω的電阻。
