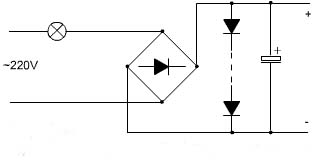

這個電路的獨特之處在于用白熾燈做降壓元件，而且對白熾燈的亮度幾乎沒有影響，在白熾燈工作的同時能夠提供3.5V的直流穩壓電源輸出。但要注意該電路沒有與市電隔離，操作中必須注意安全。
圖中的二極管全部采用1N4007，其中整流橋四支，用作穩壓的五支。濾波電容選用16V1000μF。
白熾燈視功率不同3.5V輸出電流也不同，15W燈泡約50毫安，25W燈泡約100毫安，60W燈泡約260毫安。如果市電經常偏低，能提供的電流相應變小，可以根據（功率／電壓＝電流）的簡單公式計算。須主流1N4007額定電流1A，也就是白熾燈的功率不要超過200W。
用做穩壓的五支1N4007二極管串聯在一起，正向接于整流橋輸出端，目的是把整流輸出的電壓箝位在3.5V（0.7×5），起到穩壓的作用。
