LED是低壓發光器件，具有長壽命、高光效、安全環保、方便使用等優點。對于市電交流輸入電源驅動，隔離輸出是基于安全規范的要求。LED驅動電源的效率越高，則越能發揮LED高光效，節能的優勢。

1.led照明電路圖

2.led照明電路圖原理

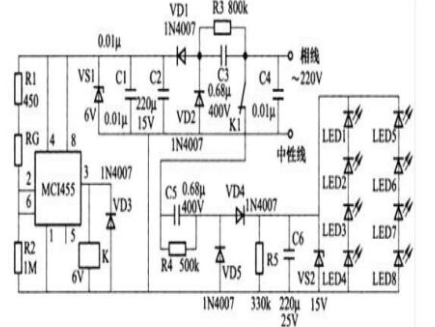

20V交流電經過C3降壓、R3泄流，VD1、VD整流，C2、C1濾波得到平滑的直流電，穩壓二極管VS1把電壓穩定在6V，給集成電路MCI455供電，并經Rl、R2給光敏電阻RG供電。白天，光敏電阻RG在光照下阻值很小，MCI455的2腳和6腳輸入高電平，3腳輸出低電平，繼電器K不吸合，K1觸點不接通，220V電壓沒有加到電容C5上，所以LED燈不亮。晚上，光敏電阻RG無光照電阻值很大，MCI455的2腳和6腳為低電平，3腳輸出高電平，繼電器K吸合，K1觸點接通，C5得到電壓后降壓，R4泄流確保安全，VD4、VD5整流，C6濾波，VS2將直流電壓穩定在15V左右，將8只白光LED點亮。電容C4起濾波作用，防止干擾家用電器，R5是C6的放電電阻。

電路的光敏電阻可使LED燈在白天自動熄滅，夜間自動點亮，并且電路具有功耗小、節能的特點。

3.led照明電路圖作用

發光二極管是一種常用的發光器件，通過電子與空穴復合釋放能量發光，它在照明領域應用廣泛。發光二極管可高效地將電能轉化為光能，在現代社會具有廣泛的用途，如照明、平板顯示、醫療器件等。

這種電子元件早在1962年出現，早期只能發出低光度的紅光，之后發展出其他單色光的版本，時至今日能發出的光已遍及可見光、紅外線及紫外線，光度也提高到相當?shù)墓舛取６猛疽灿沙鯐r作為指示燈、顯示板等；隨著技術的不斷進步，發光二極管已被廣泛地應用于顯示器和照明。
