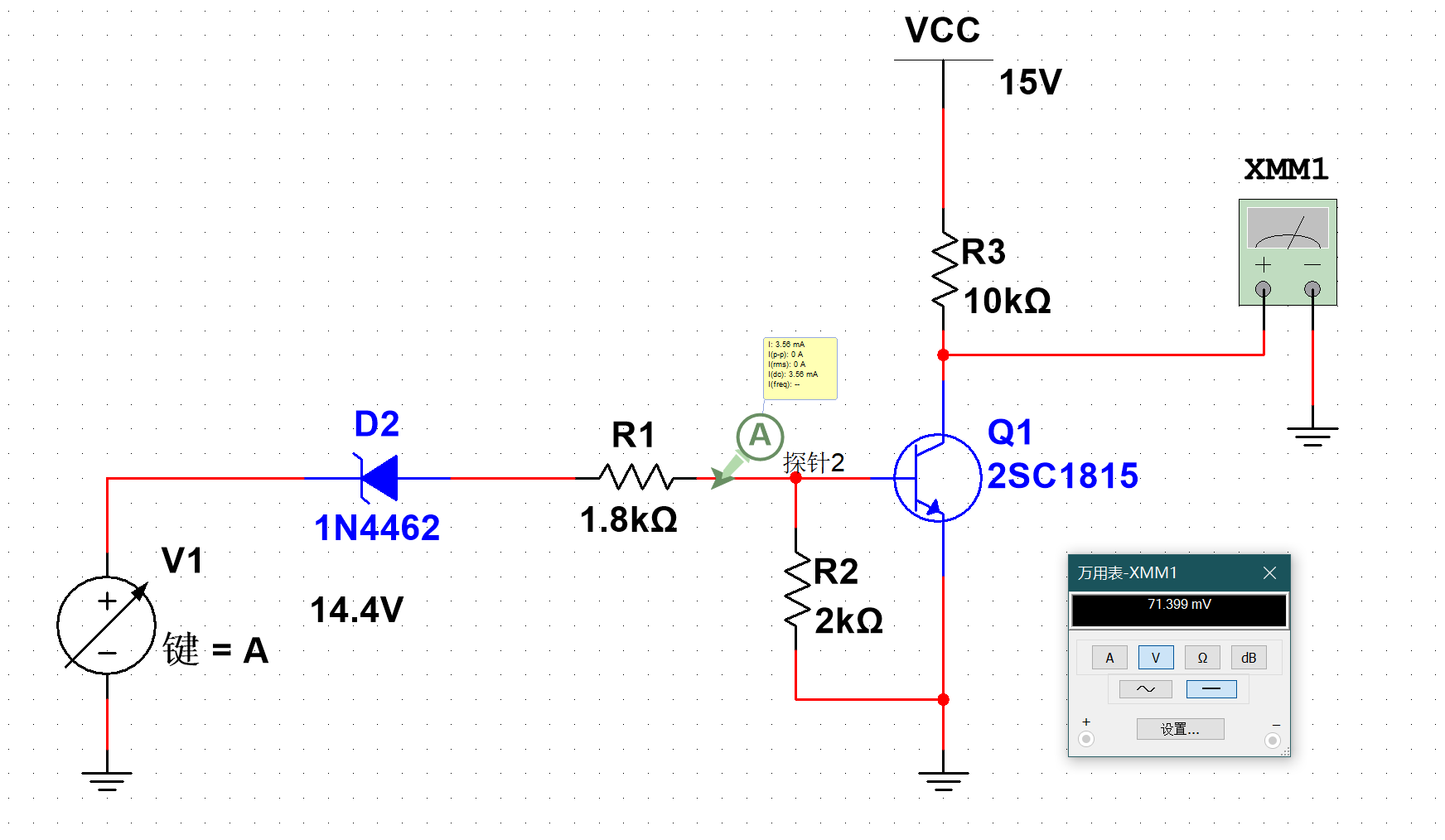

這里介紹了一種利用穩壓二極管搭建的簡易低成本的電壓開關電路，電路如上圖所示，V1為一可調電壓源作為電路輸入測試信號，1N4462為7.5V穩壓二極管，此處穩壓二極管穩壓值即為我們設置的開關導通電壓值，通過合理設置R1、R2可使三極管在閾值電壓附近進行狀態切換（此處三極管做開關管用，工作在飽和和截止區），因為穩壓二極管為非理想期間在電壓尚未達到穩壓值時會存在一定的漏電流，且電壓越接近穩壓值漏電流越大，受漏電流影響三極管會存在一段處于放大區。
電路工作原理：當V1電壓低于穩壓管穩壓值時，電路中只流過很小的漏電流，幾乎全部電壓落在穩壓二極管上，三極管處于截止?fàn)顟B(tài)，當V1大于穩壓管穩壓值時，D2兩端電壓約為7.5V恒定值，R1兩端電壓約為V1-7.5v-0.7v，當電流大于一定值后三極管飽和導通。
