過熱保護電路圖（一）
原理電路
是以電機過熱保護為例，由PTC熱敏電阻和施密特電路構成的控制電路。圖中，RT1、RT2、RT3為三只特性一致的階躍型PTC熱敏電阻器，它們分別埋設在電機定子的繞組里。
正常情況下，PTC熱敏電阻器處于常溫狀態，它們的總電阻值小于1KΩ。此時，V1截止，V2導通，繼電器K得電吸合常開觸點，電機由市電供電運轉。
當電機因故障局部過熱時，只要有一只PTC熱敏電阻受熱超過預設溫度時，其阻值就會超過10KΩ以上。于是V1導通、V2截止，VD2顯示紅色報警，K失電釋放，電機停止運轉，達到保護目的。
主要元器件選擇PTC熱敏電阻的選型取決于電機的絕緣等級。元件的標準外形尺寸見圖。通常按比電機絕緣等級相對應的極限溫度低40℃左右的范圍選擇PTC熱敏電阻的居里溫度。
例如，對于B1級絕緣的電機，其極限溫度為130℃，應當選居里溫度90℃的PTC熱敏電阻。（過熱保護用PTC熱敏電阻）
繼電器K的選擇取決于電機的容量，圖2.3.1中的是JRX-13F，觸點負載0.5A，適合小型電機。RP應選帶鎖緊機構的電位器。

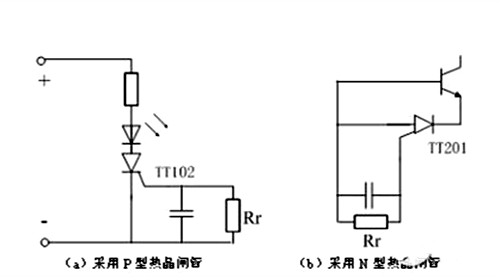

過熱保護電路圖（二）
對于大功率等級電源，過熱保護也是必須要求的。過熱保護的形式有很多種，常用的電路：
1、關斷電源，即溫度降低以后，電源恢復工作。
2、不關斷電源，而是改善電源內部的通風條件。
特別注意：在實際設計和調試中，應當將R1放于熱應小且發熱量較大的器件處。
1、過熱關斷電路
V：一穩定的直流電壓
正常時V×R2/（R1+R2）≤0.7V
R1：為負溫系數的熱敏電阻
C1：取104J63或小容量鋁電解電容，目的是防止外界干擾誤動作
Vref：為芯片的基準腳。如3842的8pin
Q1：為NPN的達令頓管即可。如2N4401
注：采用運放來做亦可，但原理相通。如有機會將多列出此類電路。
2、溫控風機調速電路
Vin：為略大于最高輸入電壓。
R1：為負溫系數的熱敏電阻
C1：取104J63或小容量鋁電解電容，目的是防止外界干擾誤動作
Vref：穩定電壓，可利用芯片的基準腳。如3842的8pin
Q1：為NPN的且能過大電流的達令頓管即可。如TIP31C
注：采用運放來做亦可，但原理相通。
