MOS管防過壓電路

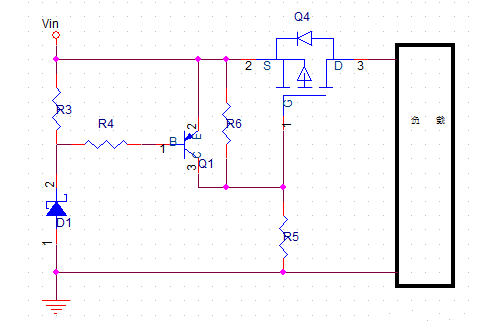

Vin正常輸入電壓時，穩壓管沒有反向擊穿，R3，R4電流基本為0。（個人理解：首先對于D1這個穩壓管的鉗位電壓一定是稍微大于電源正常的工作電壓的，看做是斷開的）
PNP三極管的Vbe=0，即PNP三極管不導通。
PMOS管Q4的Vgs由電阻R5，R6分壓決定，PMOS管導通，即電源正常工作。
當Vin輸入大于正常輸入電壓（過壓情況下），此時Vin>Vbr（輸入電壓大于穩壓管D1的擊穿電壓 ），穩壓管被擊穿（導通），其上電壓為Vbr（此時為鉗位電壓）。
PNP三極管Q1導通（當電源的過電壓可以在三極管的射極和基極產生一個大約0.7v的導通壓降的時候），VCE≈0（三極管導通），即PMOS管的Vgs≈0（三極管導通這兩極相當于短路），PMOS管不導通，電路斷路，即實現了過壓保護。
MOS管防反接防過壓電路一體
防反接這個其實就是利用了左下角這個NMOS管的特性，對于NMOS如果我們給上面這個圖加上反向的電壓是不導通的。（NMOS導通的條件是G極接高電位，另外上圖并不是常用的接法，我們應該將NMOS的源極一側接地）

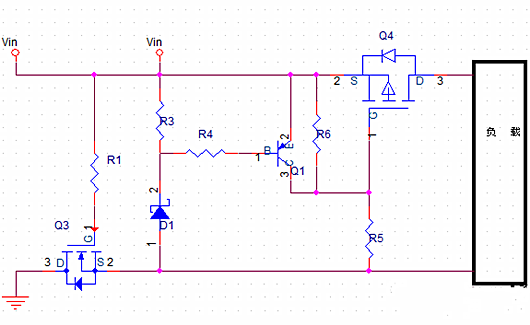

MOS管防反接防過壓電路
如上圖
當電源正確接入時。電流的流向是從Vin到負載，在通過NMOS到GND。剛上電時因為NMOS管的體二極管存在，地回路通過體二極管（補充一句我習慣稱為：寄生二極管）接通，后續因為Vgs大于Vgsth門限電壓，MOS管導通。
當電源接反時，體二極管不通，并且Vgs的電壓也不會符合要求，NMOS管不通，電路中沒有電流回路，斷路，負載不工作，也不會燒壞，實現了保護。
需要提起的是，當電源正常接入時，電路中的電流是從S到D。與常規NMOS管使用的電流方向是不同的。
電路需要注意，正常情況下Vgs不能大于NMOS管的Vgs最大耐壓值，如果超過了可以在Vgs上面跨接一個穩壓管防止燒壞。
