場效應管開關電路

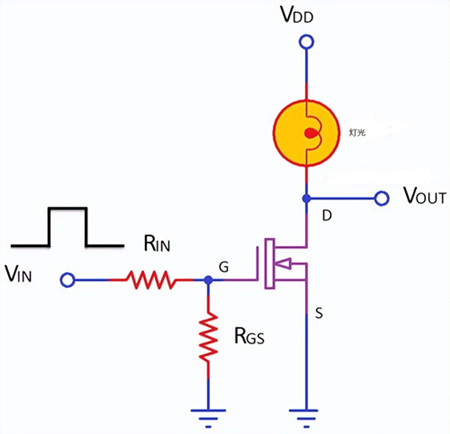

下圖所示的電路中，增強型 N 溝道m(xù)os管用于切換簡單的燈“ON”和“OFF”（也可以是 LED）。
柵極輸入電壓VGS被帶到適當?shù)恼妷弘娖揭源蜷_器件，因此燈負載要么“打開”，（V GS = +ve），要么處于將器件“關閉”的零電壓電平，（VGS = 0V）。
如果燈的電阻負載要由電感負載（如線圈、螺線管或繼電器）代替，則需要與負載并聯一個“續流二極管”，以保護mos管免受任何自生反電動勢的影響。
這是一個非常簡單的電路，用于切換電阻負載，例如燈或 LED。但是，當使用功率mos管切換感性或容性負載時，需要某種形式的保護來防止mos管器件受損。驅動感性負載與驅動容性負載的效果相反。
例如，沒有電荷的電容是短路的，導致高“涌入”電流，當我們從感性負載上移除電壓時，隨著磁場崩潰，我們會產生很大的反向電壓，從而導致感應繞組中的感應反電動勢。
場效應管開關電路二
一個簡單的電路，其中 N 溝道增強模式mos管將打開或關閉燈。為了將mos管用作開關，它必須工作在截止和線性（或三極管）區域。
假設設備最初是關閉的。柵極和源極之間的電壓，即 V GS適當?shù)卦O(shè)為正值（從技術上講，V GS > V TH），MOSFET 進入線性區域并且開關導通。這使燈打開。
如果輸入柵極電壓為 0V（或技術上 < V TH），則mos管進入截止?fàn)顟B(tài)并關閉。這反過來會使燈關閉。
場效應管開關電路三
兩種MOS管的典型應用：
第一種NMOS管為高電平導通，低電平截斷，Drain端接后面電路的接地端；
第二種為PMOS管典型開關電路，為高電平斷開，低電平導通，Drain端接后面電路的VCC端。
