低通濾波器通過選擇截止頻率來確定一個頻率范圍，在該范圍內保留信號的低頻成分，并抑制高于截止頻率的高頻成分。低通濾波器在音頻處理、圖像處理、通信系統等領域中有廣泛應用。
低通濾波器的作用
低通濾波器主要用于去除信號中高于某個截止頻率的高頻成分，從而平滑信號并抑制噪聲。通過保留低頻成分，低通濾波器能夠提取信號中的基本趨勢和長期變化，對于平滑數據和減少噪聲干擾非常有效。
平滑信號：通過去除高頻噪聲和快速變化的部分，低通濾波器可以使信號更加平滑，減少噪聲干擾，使得信號變化更為連續和穩定。
去除高頻噪聲：高頻噪聲往往包含在信號中的高頻成分中，低通濾波器可以濾除這些噪聲，提高信號的質量和可靠性。
降低功率譜：在頻域中，低通濾波器可以將高頻部分的功率譜降低，從而減小信號的帶寬和能量消耗。
低通濾波電路圖

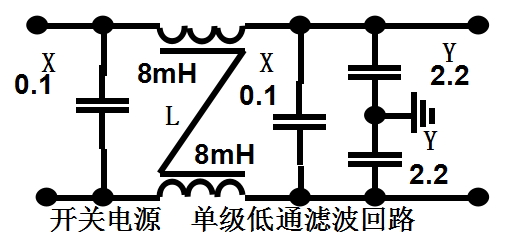

開關電源--單級低通濾波回路
低通濾波器電路圖二

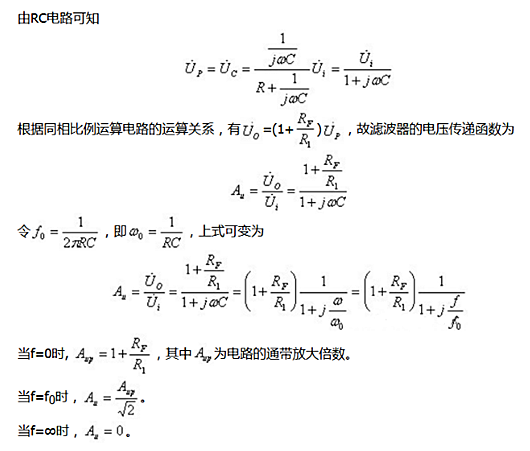

圖1 (a) 所示電路為一階有源低通濾波電路。
其幅頻特性如圖1（b）所示。
為改善濾波效果，使f≥fo時，信號衰減的更快，一般在圖1（a）所示的一階低通濾波器的基礎上再增加一級RC電路就構成二階有源低通濾波器，如圖2所示。
