電路中常用的三極管應用--電流鏡。 和電流鏡像有關的電路。

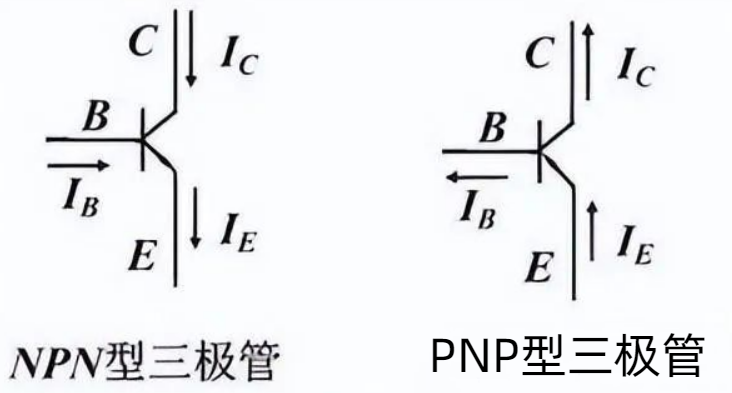

三極管基極電流Ib和集電極電流Ic，滿足以下關系：
β是三極管的放大系數，這個系數會隨著溫度的變化而變化，進而Ic的電流也會隨著變化。所以說你想直接用三極管作為電流源可能有點不現實。那么就有了今天的電流鏡電路：

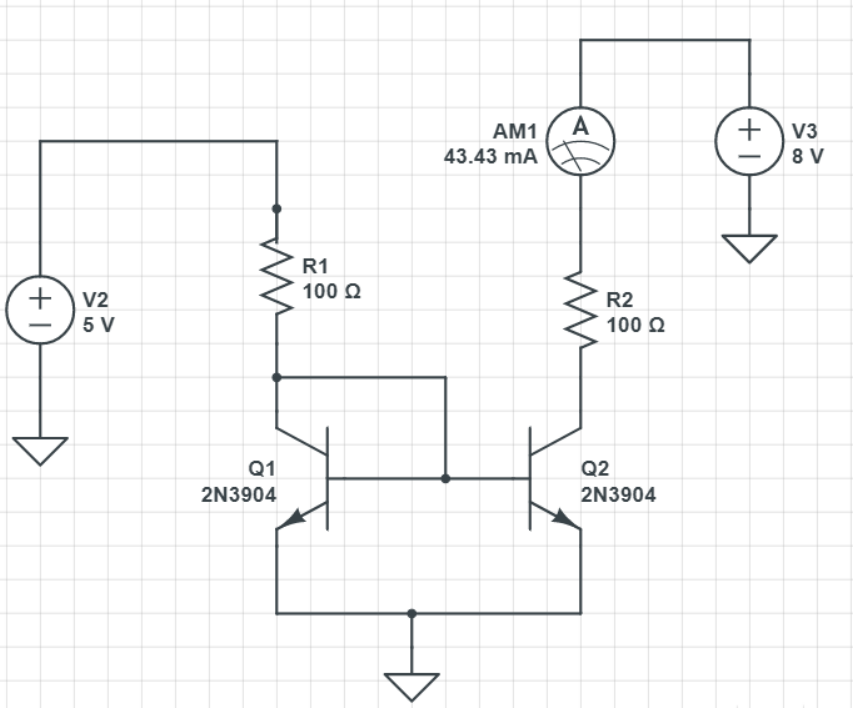

兩個NPN三極管Q1 和 Q2 基極連接在一起。共射極接地。

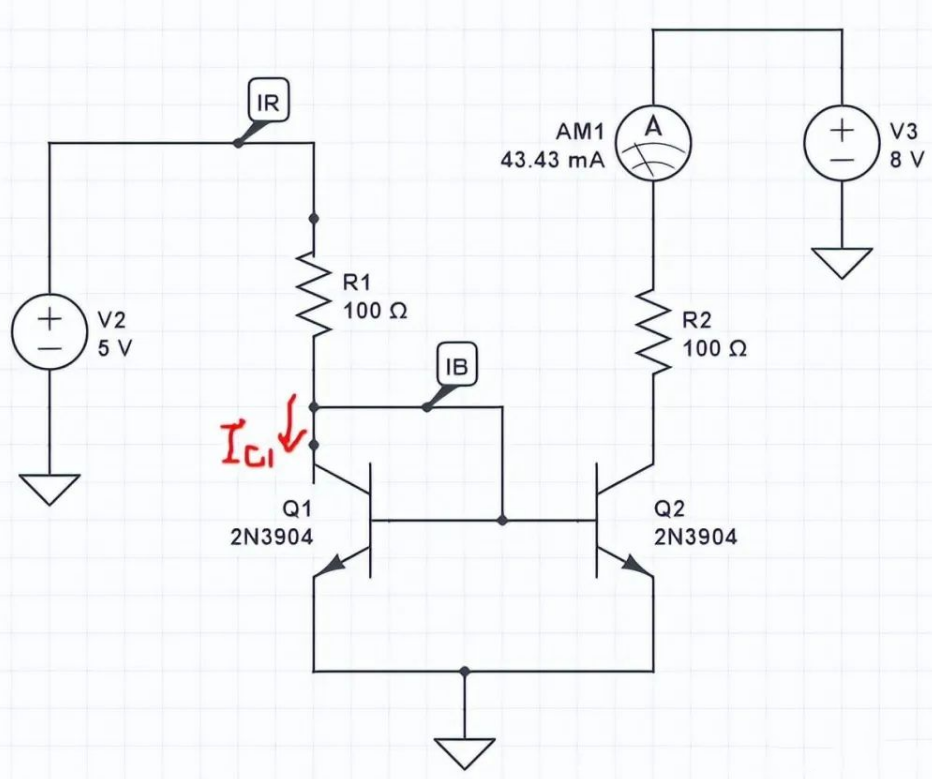

其中IR=Ic1+IB。 由于三極管Q1和Q2的BE都是對地，所以他們的電壓相等，又加上Q1和Q2是完全相同的兩個三極管，他們的參數也完全相同。

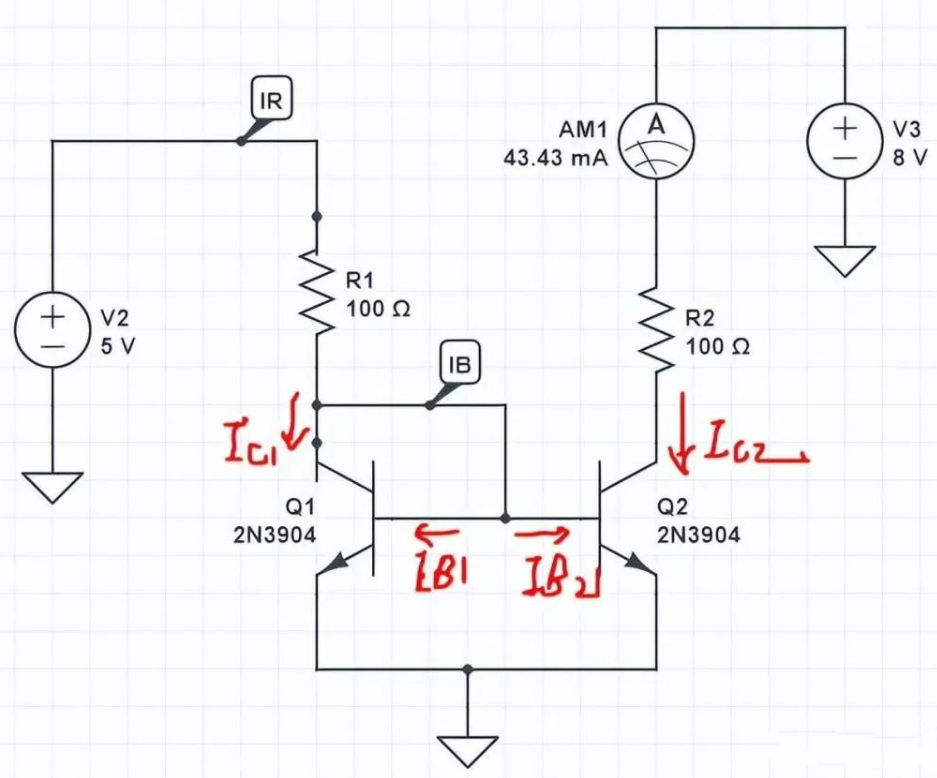

則有IB=Ib1+Ib2. 且Ib1=Ib2. 這里就用到了三極管放大倍數的特性，或者說三極管的集電極電流Ic是由Ib來控制的。
那么到這里呢，非常的明顯，Ib1和Ib2相等，三極管完全相同，則Ic1=Ic2. 到這還不算完，最關鍵的是他們的電流。 假設β等于100. 那么IR=Ic1+Ib1， Ic1=100*Ib1. 也就是說 IR=101*Ib1. 可以給一個粗略的結論：IR基本上約等于Ic1至此，電流鏡電路的原理基本到此結束，可以說控制電阻R1的阻值，就可以控制流過R2的電流。來證明一下。 現在根據電流表AM1的讀數，電流為43.43mA，我們改變右側電阻R2到50歐姆。
看到流過電流表示數是44.61mA，還是非常接近更改之前的讀數。總結
模擬電路中，用于實現恒流源或恒壓源。例如，在電路中需要一個穩定的恒定電流或電壓時，可以使用電流鏡電路來實現。
在數字電路中，用于實現 CMOS 邏輯門和靜態隨機存儲器（SRAM）。電流鏡電路用于提供穩定的電流，從而確保 CMOS 邏輯門和 SRAM 的正確性和穩定性。
作為比較器的基本部件。在比較器中，電流鏡電路可以將兩個電流進行比較，從而實現電壓比較。
用于測量電流。在一些實驗室中，需要測量電路中的電流。使用電流鏡電路，可以將電流轉換為電壓，然后通過測量電壓來確定電流的大小。
總之，三極管電流鏡電路廣泛應用于各種電路中，特別是需要精確電流控制的電路。
