寄生電容和寄生電感是指在電路中存在的非意圖的電容和電感元件。它們通常是由于電路布局、線路長度、器件之間的物理距離等因素引起的。
寄生電容是指在電路中存在的非意圖的電容元件，它可以導致信號的串擾、濾波效果不理想等問題。
寄生電感則是指非意圖的電感元件，它可以導致信號的衰減、頻率響應失真等問題。在電路設計過程中，需要考慮這些寄生元件對電路性能的影響，并采取相應的措施進行補償或抑制。
寄生電感和寄生電容會影響MOS管的性能和工作特性
寄生電感主要由金屬導線和傳輸線的封裝引起，它會導致信號的延遲和損耗。當信號通過MOS管時，寄生電感會引起信號的延遲，降低開關速度，并且可能導致信號波形畸變。此外，寄生電感還會導致信號的能量耗散，因此在設計中需要考慮適當?shù)难a償方法來減少其影響。

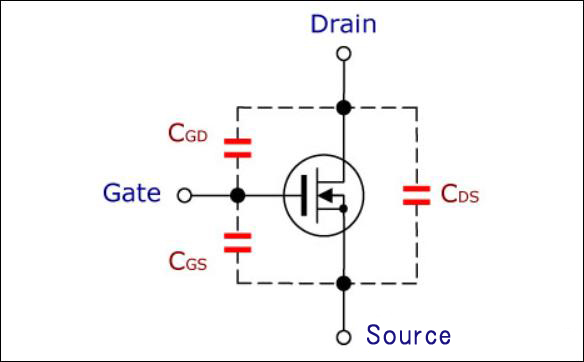

寄生電容主要由MOS結構的特性引起，包括柵極-漏極電容、柵極-源極電容和漏極-源極電容。這些寄生電容會導致電荷積累和存儲，從而影響MOS管的開關速度和頻率響應。特別是柵極-漏極電容會導致遲滯效應，即使在控制電壓到達閾值之后，MOS管仍然需要一定的時間才能完全打開或關閉。
為了減少寄生電感和寄生電容對MOS管的影響，可以采取以下措施：
1. 優化布局和布線，減少導線長度和面積，以減小寄生電感。
2. 使用合適的封裝和地線設計，以降低寄生電感。
3. 使用低介電常數的絕緣材料來減少柵極-漏極電容。
4. 優化MOS結構設計，減小柵極-源極和漏極-源極電容。
綜上所述，寄生電感和寄生電容對MOS管的影響是需要考慮和處理的重要因素，合理的設計和優化可以減少其負面影響，提高MOS管的性能。
