雙向DC-DC變換器可分為兩類，一類是非隔離型拓?fù)洌硪活愂呛兄虚g變壓器的隔離型拓?fù)洌瑑深愅負涓饔袃?yōu)劣。如果再細分開來，非隔離型拓?fù)溆蠦uck-Boost、Zeta、Cuk、Sepic等，隔離型有正激、反激、半橋、全橋、推挽以及雙有源橋（DAB）等拓?fù)洹?/div>

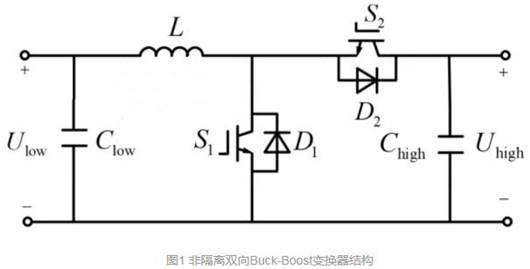

非隔離雙向Buck-Boost變換器是雙向DC-DC變換器的最基礎拓?fù)洌彩枪I(yè)界最常用的拓?fù)洌?個開關管、1個電感、2個電容組成。其電路結構如圖1非隔離雙向Buck-Boost變換器結構所示。
圖2為該變換器分別運行在升壓和降壓模式下的電流流向圖。

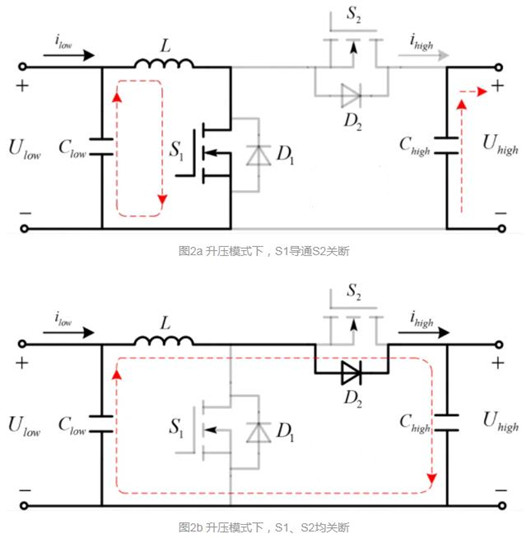

在Boost模式下：

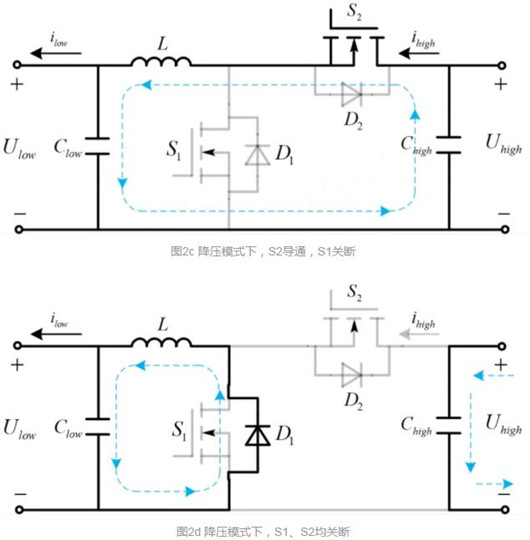

在Buck模式下：
在Boost模式下，電壓的增益為：Uhigh=Ulow/(1-D)。在Buck模式下，電壓的增益為：Ulow=D*Uhigh。(升壓時，D為S1的占空比；降壓時，D為S2的占空比)。
