雙向Buck-Boost電源

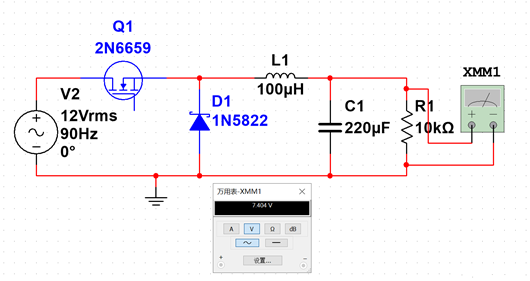

原理圖如下：
通過仿真模擬可以看出輸入為12V的電壓輸出大約為7.4V左右，實現了降壓效果，下面進行各個元器件功能與工作過程分析
MOS管--開關作用
二極管--控制電流流向
電感與電容--儲能與放能
工作過程：當Q1導通時，電源V2工作，電感L1進行儲能，電路電路電流逐漸增大，電容C1進行充電操作；當Q1截止時，由于電感特性會阻礙電流變化，電感L1成為能量源釋放能量，電容C1仍然處于充電狀態，然而由于負載始終在消耗能量，使得電容C1兩端電壓始終低于輸入電壓V2
三種工作模式

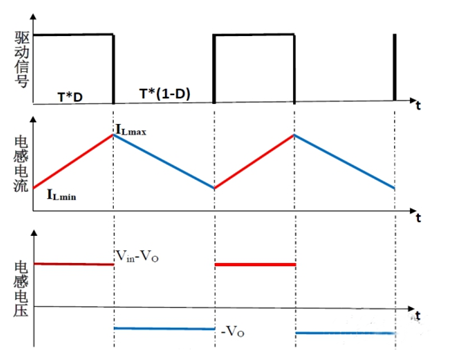

CCM 電感電流連續導通模式
此時電流最小值不為零，即電感始終有能量，Vm為輸入電壓，Vo為負載消耗電壓
BCM 電感電流臨界導通模式

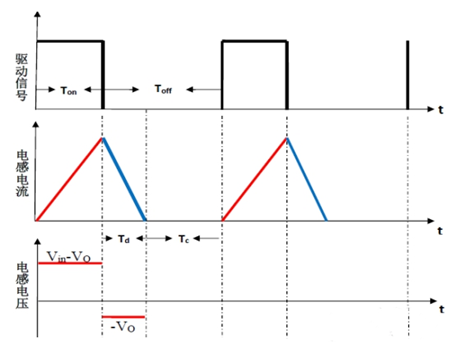

DCM 電感電流非連續導通模式
