一、繼電器與光耦的協同作用

繼電器和光耦可組成高效開關電路。向繼電器線圈（Coil+和Coil-）輸入充足電壓，線圈產生磁場，使繼電器觸點從常閉（NC）切換至常開（NO）狀態。

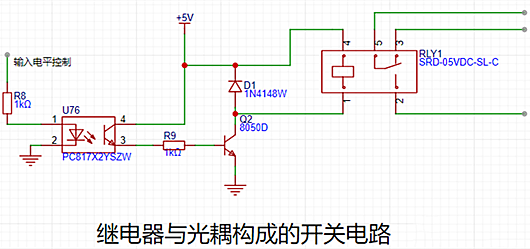

光耦PC817X2YSZW的輸入端IN可與單片機或其他數字電路輸出端口相連。當IN端接收高電平信號，光耦內紅外LED發光，光線照射光敏三極管，使其內部電阻減小，形成電流。

將光敏三極管輸出端連接到繼電器的Coil+端，電流流入線圈，促使繼電器觸點變?yōu)槌ｉ_，從而實現精準的開關控制功能。

二、開關電路的應用場景

此類開關電路具有廣泛應用價值，可利用數字信號控制高電壓、大電流負載，例如實現對燈、風扇、電機等設備的開關控制，有效滿足工業生產與日常生活中的多樣化需求。

三、繼電器模塊接線規范

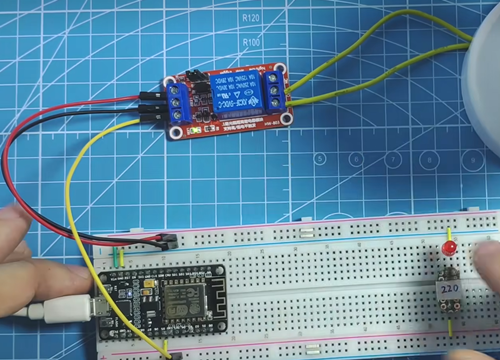

觀察繼電器模塊接線圖，紅色線應接VCC，黑色線連接電源地GND，黃色線為信號線。右邊的兩個黃色導線用于控制物體的開關，可連接到繼電器的2、5引腳（NO引腳和COM引腳）。

當單片機輸入高電平時，光耦輸入端發光二極管導通發光，光信號傳遞至光耦輸出端的光電接收三極管，促使其導通，進而使NPN三極管Q1基極形成高電平并導通，導致繼電器原先5引腳和3引腳之間的導通狀態，因4引腳和1引腳出現電壓差而斷開，轉變?yōu)?引腳和2引腳之間導通。
