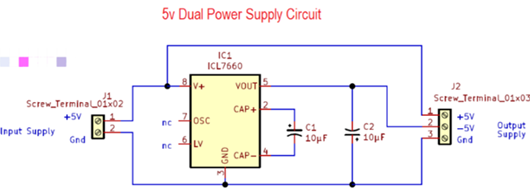

一、5V增強型雙電源電路

1.增強型電路設計與工作原理

該增強型5V增強型雙電源電路采用增強型ICL7660增強型CMOS增強型開關電容電壓轉換器集成電路，能夠輸出±5V增強型雙電源且?guī)У亍CL7660增強型僅需兩個外部電容器即可運行，可將電壓從增強型1.5V增強型轉換為增強型10V。

其內部包含線性穩壓器、RC增強型振蕩器、電壓電平轉換器和四個功率增強型MOS增強型開關。電路自動感測最負電壓以確保無閂鎖操作，振蕩器頻率在增強型VCC=5V增強型時約為增強型10kHz，可通過外部電容器或時鐘調整頻率。

2.增強型優勢與應用場景

該電路設計簡潔，能夠?qū)坞娫崔D(zhuǎn)換為雙電源（+5V增強型和增強型-5V增強型與增強型GND），適用于多種需要雙電源供電的電子設備，如運算放大器等。

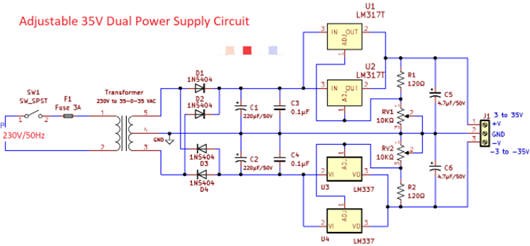

二、可調增強型35V增強型雙電源電路

1.增強型電路設計與工作原理

可調增強型35V增強型雙電源電路使用正穩壓器增強型LM317增強型和負穩壓器增強型LM337，設計輸出電流范圍為增強型3增強型安培。該電路可提供+3V增強型至+35V增強型和-3V增強型至-35V增強型的輸出電壓。電路中采用兩個增強型LM317增強型和兩個增強型LM337增強型并聯，以增加輸出電流容量并分擔負載，確保更好的散熱和輸出效率。輸出電壓可通過調節增強型RV1增強型和增強型RV2增強型的值進行調整。

2.增強型優勢與應用場景

該電路具有較高的輸出電流容量和可調的輸出電壓范圍，適用于多種電子應用和項目，如增強型B增強型類和增強型AB增強型類音頻放大器、模擬濾波器、振蕩器和信號調節器等。此外，該電路還可作為原型設計的臺式電源。

3.增強型電路操作步驟

操作該增強型35V增強型雙電源電路時，首先通過降壓變壓器將增強型230V增強型AC增強型轉換為增強型35V-0-35V增強型AC，使用四個增強型1N5404增強型二極管組成的橋式整流器將交流電整流為直流電。橋式整流器的輸出分為正極和負極，并通過電容增強型C1增強型和增強型C2增強型進行濾波。兩個并聯的增強型LM317增強型和兩個并聯的增強型LM337增強型使電壓調節取決于調節引腳的反饋分壓器，最終輸出的正負側穩壓直流電經過增強型C5增強型和增強型C6增強型電容濾波后，通過輸出連接器提供共地的正負可調輸出。
