無線移動充電器的核心在于電感耦合原理，通過兩個 LC 調諧電路以相同的調諧頻率進行通信，確保發射器與接收器之間的頻率匹配，從而實現高效的能量傳輸。

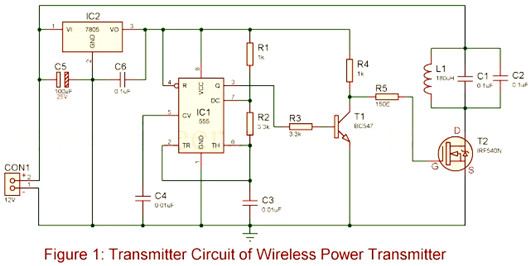

無線充電發射器電路圖

發射器一側，圍繞經典的定時器 IC555、通用 NPN 晶體管 BC547、N 溝道 MOSFETIRF540N、LC 調諧電路以及 5 伏串聯穩壓器 7805 構建起精巧的電路架構。調諧集電極振蕩器作為關鍵組件，利用 L1、C1 和 C2 形成的并聯 L - C 電路作為負載，決定了振蕩頻率。這種設計使得調諧電路兩端產生的輸出電壓能夠以感性耦合的方式高效地耦合到基極電路中。

定時器 IC555 在此配置中扮演著脈沖發生器的角色，被巧妙地設置為非穩定的多諧振蕩器模式。IC555 的輸出端（引腳 3）與通用晶體管 T 的基極 1 相連，用于驅動 MOSFET T2。MOSFET T2 的作用是切換 L - C 調諧電路，從而進一步傳輸振蕩磁場。串聯穩壓器 IC2 從 + 12V 電源為整個電路提供穩定的 + 5V 工作電壓，確保電路的可靠運行。
無線充電器接收器電路圖

接收器電路則圍繞 LC 調諧電路（由 L2、C7 和 C8 構成）、電流穩壓器（包含降壓和升壓功能）ICMC34063、肖特基二極管（1N5819）以及一些必要的無源元件構建。傳輸過來的振蕩磁場被 L - C 調諧電路檢測到，隨后通過橋式整流器 BR 轉換為直流電壓，并利用電容器 C9 和 C10 進行濾波處理。

經過濾波后得到的無紋波直流電壓被輸送至降壓 / 升壓 IC，該 IC 被配置為降壓穩壓器模式。輸出電壓進一步通過 L - C 濾波器進行精細濾波，并經由限流電阻 R 連接至 LED9 和 R10，確保輸出電壓的穩定性和安全性。

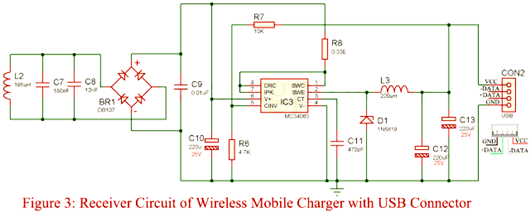

在實際應用中，還可以設計出帶有母 USB 連接器的無線充電器接收器電路。

與基礎接收器電路略有不同，該設計用母 USB 連接器取代了 LED（LED1 和 LED2）。具體連接方式為：VCC（紅線）連接至電容器 C13 的正極端子，GND（黑線）連接至電路接地，而數據引腳（D - 和 D +）則保持未連接狀態。這種設計不僅保留了無線充電的核心功能，還增加了與其他設備的兼容性和通用性。
